泡沫模具就是一種使用泡沫材料制造而成的模具，也叫作泡沫模具或者是消失模模具，一般這種模具使用的材料都是一些泡沫珠粒，這些珠粒的質(zhì)量以及制作等都是會(huì)影響到泡沫模具制作整體質(zhì)量的，所以珠粒的狀態(tài)制作以及使用也是很重要的，上次小編跟大家聊了珠粒熟化的影響，今天龍尊小編就來(lái)跟大家聊一聊珠粒粒徑范圍的影響有什么？下面就一起來(lái)看看泡沫模具珠粒粒徑范圍大小的影響有哪些吧！

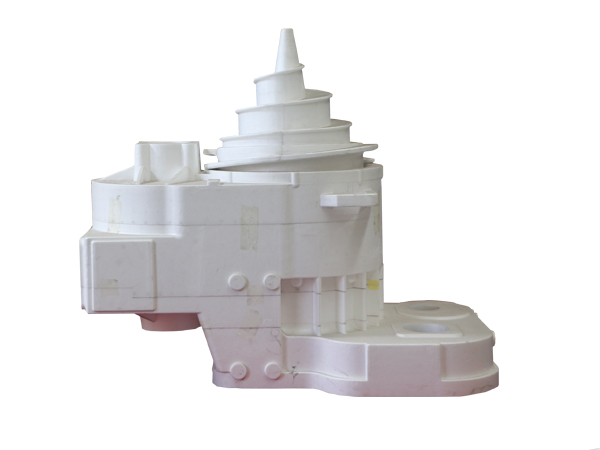

　　消失模鑄造泡沫模具的質(zhì)量與珠粒粒徑是有很大關(guān)系的，因?yàn)榕菽榱５牧綄?duì)于消失模泡沫模具的鑄造質(zhì)量是有影響的，具體的影響看下文：

　　1、當(dāng)所使用的泡沫珠粒粒徑不同的情況下，那么所含的發(fā)泡劑含量也不同，一般情況下，粒徑大的珠粒發(fā)泡劑含量要多一些，在珠粒放置時(shí)也不易于揮發(fā)，預(yù)發(fā)時(shí)易于發(fā)泡。而粒徑小的珠粒發(fā)泡劑含量相對(duì)要少一些，在珠粒放置時(shí)同樣的環(huán)境下要比大粒徑的珠粒易揮發(fā)，在同樣的參數(shù)下預(yù)發(fā)出的珠粒密度要比大粒徑的重一些，從而造成影響。

　　2、由于珠粒粒徑的不同，珠粒的發(fā)泡倍率也不同，在一般情況下，粒徑大的珠粒發(fā)泡倍率要大一些，粒徑小的珠粒  發(fā)泡倍率要小一些，這就導(dǎo)致預(yù)發(fā)出的珠粒不均勻，從而進(jìn)行密度測(cè)量時(shí)，其實(shí)測(cè)出的是偽密度。例如:要求預(yù)發(fā)好的珠粒密度為22克每升，預(yù)發(fā)過(guò)程中測(cè)量也是這個(gè)比重；實(shí)際上大粒徑的珠粒預(yù)發(fā)后的密度為19克每升；小粒徑的珠粒預(yù)發(fā)后則達(dá)到了25克每升，都是多少會(huì)有影響的。
　　3、另外在模具的后續(xù)成型時(shí)由于不同密度的珠粒對(duì)成型參數(shù)要求的不同是無(wú)法調(diào)整的，從而導(dǎo)致模樣表面珠粒間隙大和表面不平整，質(zhì)量達(dá)不到后道工序要求，從而出現(xiàn)報(bào)廢或者是殘次品。

　　4、在泡沫模具的后續(xù)成型時(shí)，由于現(xiàn)有充料方式的固定（充入模具型腔的珠粒，一般情況下較輕的珠粒都遠(yuǎn)離充料口），從而導(dǎo)致模樣的密度階梯增大，和局部充料不足缺陷的產(chǎn)生，一旦出現(xiàn)充料不足的缺陷，那么泡沫模具就無(wú)法正常成型，這就會(huì)造成殘次品報(bào)廢品的產(chǎn)生，從而造成利益的損失。

　　5、同時(shí)由于模樣的密度階梯較大，同一模樣上，密度較高的地方模樣強(qiáng)度要好一些；而密度較低的地方，模樣自身的強(qiáng)度要差，從而就比較容易導(dǎo)致模樣的變形，一旦出現(xiàn)變形情況是無(wú)法進(jìn)行有效修復(fù)的，也無(wú)法進(jìn)行正常使用，從而就會(huì)造成浪費(fèi)。

　　所以就以上的因素而言，我們?cè)谙Ｅ菽＞哞T造的時(shí)候要注意珠粒的狀態(tài)以及珠粒的情況，不管是珠粒的粒徑大小選擇還是珠粒的預(yù)發(fā)，熟化都是需要注意的，另外經(jīng)過(guò)大量的數(shù)據(jù)顯示珠粒的粒徑范圍要控制在0.15mm以內(nèi)，這才是比較適合消失模鑄造的泡沫珠粒粒徑！

　　以上就是泡沫模具珠粒粒徑范圍大小的影響全部?jī)?nèi)容，實(shí)際上珠粒粒徑范圍的大小是可以進(jìn)行選擇的，但是如果說(shuō)選擇使用的珠粒粒徑大小不同的情況下那就比較容易造成問(wèn)題出現(xiàn)了，會(huì)對(duì)泡沫模具的制作質(zhì)量造成一些傷害，所以我們一定要注意避免，從而保證模具的正常制作以及使用。今天龍尊小編的分享就是這些了，龍尊消失模模具廠家是一家專業(yè)并且制作精良，模具鑄件效果好，價(jià)格合適，廠家服務(wù)周到的大廠家，如果您有需求選擇龍尊模具就對(duì)了！大家如果有什么疑問(wèn)可以進(jìn)行留言或者是電話咨詢，龍尊歡迎您的咨詢與留言！
